WFET-3000威胜厂站电能量采集终端安装调试指导手册

1、 终端安装

1.1、WFET-2000S 采集终端：

终端为壁挂式安装，可直接安装在电表屏上，外型尺寸为 270×183×90mm（长×宽×高），如

下图所示。

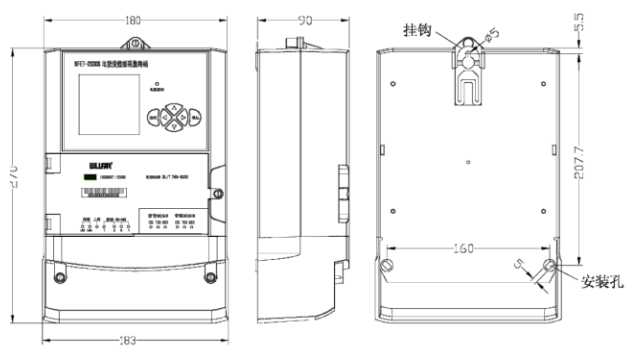

终端外型尺寸示意图

1〉 在电表屏上选择易于操作的位置，对照终端上挂钩中间位置用Φ7mm 钻头钻一个孔。

2〉 将终端垂直悬挂在挂钩螺钉上，并拧紧固定螺钉。注意保证挂钩与挂钩螺钉、挂钩螺钉

与保护地接触良好。为了使终端免受雷击的损坏，终端的防雷保护地端子必须通过随终

端所配的接地线可靠地接保护地。另外，在雷电高发地区，终端通信模块必须再外接防

雷设备进行进一步加强保护，如选配本公司的电话防雷器和专线防雷器，接线方式可参

考相应的防雷器。

3〉 按要求将各抄表 RS-485 端子通过专用 RS-485 带屏蔽层双绞线通信电缆接入终端，

RS-485 通信电缆的屏蔽层按施工要求必须单点接地；将拨号 MODEM 和/或专线

MODEM，以太网络接入终端相应的端子。

4〉 将终端上电，开始参数设置和调试工作。

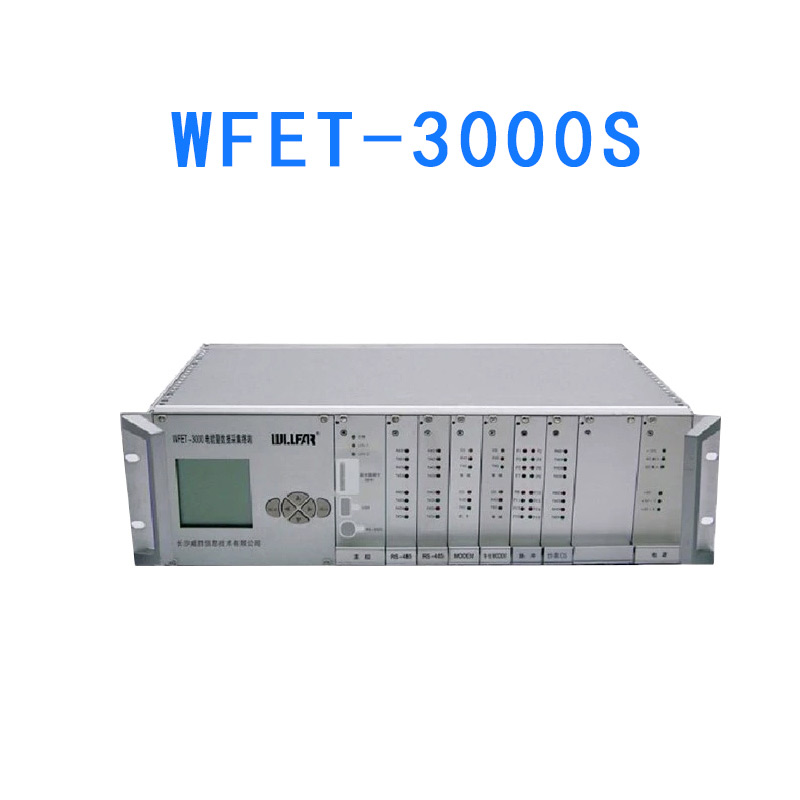

终端为3U、19″标准工业机箱，可安装在标准配电表屏上，按以下步骤安装终端。

1〉 打开产品包装

2〉 在电表屏上选择易于操作的位置，拆下一个机位的挡板。

3〉 两手抓住终端的把手将其沿着导轨推入表屏，并拧紧左右两边的固定螺钉。

4〉 按要求将各接线端子接入终端。

5〉 将终端上电，开始参数设置和调试工作。

警告：

请严格按照电力部门的有关操作规程及本终端操作说明来安装，并且终端不能沾水，

以免引起人员伤害或设备损毁。

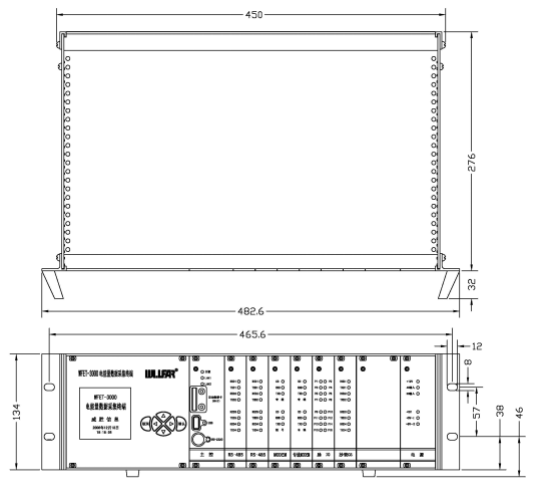

终端外型安装尺寸示意图

注意：根据实际安装情况，把手和垫脚可以取掉。

2、 终端接线

2.1、WFET-2000S 终端所有接线端子均位于终端底部，如下图所示。

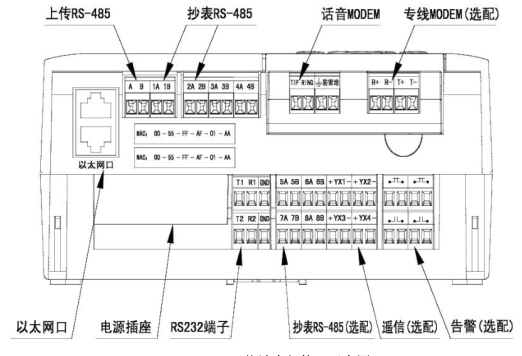

WFET-2000S 终端底部接口示意图

2.2、WFET-3000 终端所有接线端子均位于终端背面，如下图所示。

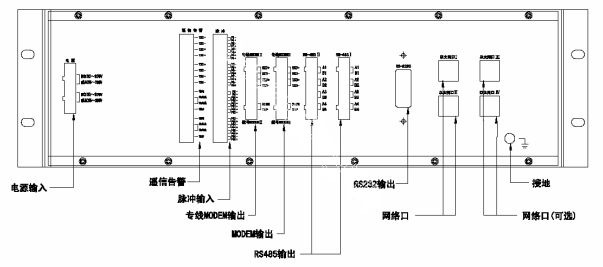

WFET-3000 终端背板接线端子示意图

2.3、电源

终端采用两路电源供电，每路电源均可接入直流或交流，由于终端内部具有转换电路，

因此接入直流时可以不分正负极性，接入交流时可不分零火线。第一路工作范围为终端

AC85V~285V（单相）或DC100V~375V、第二路为AC85V~285V（单相）或DC100V~375V，

任意一路接电时，终端都可以正常工作。两路同时接电时，两路电源互为热备份，可以自动

地无间隙切换。终端电源接线端口如下图所示。

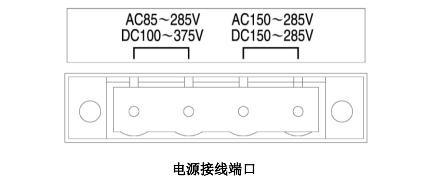

电源接线端口

2.4、抄表RS-485

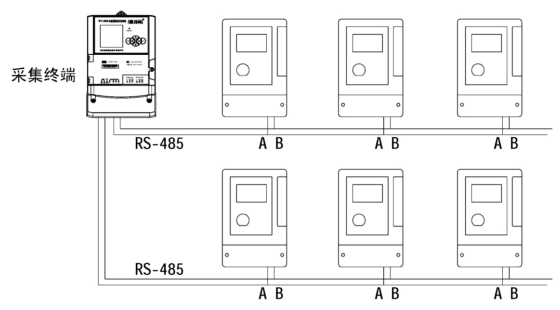

终端通过抄表RS-485 接口采集电表的数据，终端与电表之间接线如下图所示。

抄表 RS-485 接线示意图

终端用于通信的RS-485 默认配置为4 路，其中RS-485－1（接线端子为1A、1B）既可

用作上传通道也可用来抄表。

终端抄表RS-485 接口A 端（即：RS-485 标准的“＋”极）与电表RS-485 接口 A（A +）

端相连；终端抄表RS-485 接口B 端（即：RS-485 标准的“－”极）与电表RS-485 接口B（A

－）端相连。

注意A（A+）与B（A-）端的区分，可采用以下几种方法来区别：

1〉 接线颜色区分

当只有一路RS-485 接线时，该方法最简单易行。

2〉 对线法

在电缆已经预先埋设，并且没有标记的情况下，可以先采用对线法来区分电缆中的

每根电线。对线法的具体操作是：将电缆一端的某一根电线接地，然后在电缆的另

一端测量每根电线对地的电阻，如果某根电线的对地电阻很小或者为零，则可判定

是接地的那一根电线。

3〉 万用表测量电压法

终端通电运行后正常时RS-485 为高电平，测量A（A+）与B（A-）端之间的电压，

正常范围为 UA-UB=2.0V～4.5V。若 UA-UB= -2.0V～-4.5V 时，表示该电表 RS-485

的 A（A+）与B（A-）端接反。

注意：

1) 在实际运行时，RS-485 接口接入电表的能力受通信距离、电表数量、线路干扰和电表

的 RS-485 驱动能力等多方面因素限制，为可靠起见，在实际接线时请参照下表提出的

建议。

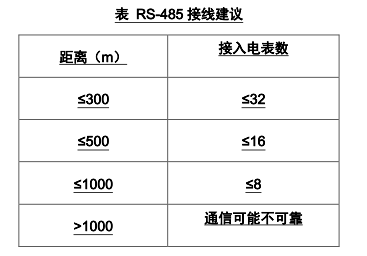

表 RS-485 接线建议

距离（m） 接入电表数

≤300 ≤32

≤500 ≤16

≤1000 ≤8

>1000 通信可能不可靠

2) 为了保证终端与电表之间的通信可靠性和较短的采集周期，尽量将所有接入的电表平均

分配到终端的不同的 RS-485 上，应避免有的抄表 RS-485 接口所接电表数量非常多，

而有的抄表RS-485 接口却不接电表情况出现。

2.5、话音MODEM

话音 MODEM 支持V.92 标准，最高通信速率为 56kbps，使用2 芯接线端子。如下图所

示。

两线话音 MODEM 端子面接线示意图

话音 MODEM 使用普通拨号电话线（2 线制），将电话线接入“TIP/RING”接线端子，

电话线接入不分极性。

2.6、四线音频专线MODEM

音频专线MODEM 支持V.23 标准，中心频率为 1700Hz，发送“1”，频率为 1300Hz，发

送“0”，频率为 2100Hz，通信速率为 300bps~1200bps。音频专线 MODEM 使用 4 芯接线端

子，如下图所示。

四线音频专线MODEM 端子面接线示意图

图中，R+、R-为数据接收端口差分信号的正、负极，T+、T-为数据发送端口差分信号

的正、负极。

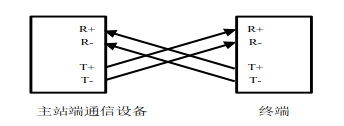

四线专线 MODEM 采用差分信号传输方式，与主站通信设备之间的接收、发送线要注

意极性，接线方式如图 2-8。

主站端通信设备 终端

四线专线 MODEM 与通信交换接线示意图

为了保证终端与主站通信设备正常通信，要求双方的接线方式正确，波特率、起止位、

数据位长度、校验方式、中心频率、频偏一致。当通信建立链路时，载波检测指示灯亮（绿

色）；当终端接收数据时，数据接收状态指示灯闪烁（红色）；当终端发送数据时，数据发送

状态指示灯闪烁（绿色）。

2.7、4G/GPRS无线模块（可选）

终端可选配4G 或GPRS 无线数据通信模块，在使用前需装入移动运营商提供的 SIM 卡

（标准尺寸卡）。注意：装入或取出SIM 卡时必须断电，避免损坏 SIM 卡。

2.8、遥信输入（可选）

终端支持四路遥信输入，分别为＋YX1－ 、＋YX2－、 ＋YX3－、 ＋YX4－，如下

图所示。

遥信输入接线示意图

2.9、告警输出（可选）

终端具有两路告警输出，每路输出分别带有常开和常闭无源触点，如下图所示。

告警接线示意图

3、 终端调式

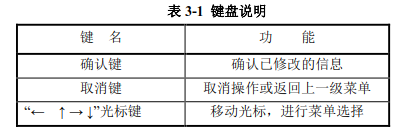

3.1、键盘说明

终端键盘上共有6 个键，其含义及用法如下。

3.2、液晶显示

注意：所有设置界面进入前需要进行密码校验，默认密码为 6 个 0，如下图所示：

09:40

请输入密码

000000

请按键修改

OK

输入管理密码

3.3 终端与电表通讯的参数设置

终端上电，约20 秒后显示终端主界面，如下图所示。

WFET－ 2000S

终端主界面

在通常情况下，要使一台终端能够正常抄读电表，则需经过以下几个步骤：设置表计档

案-> 表码查询-> 设置采集方案。每项具体操作步骤如下。

1〉设置表计档案

例：一台某公司生产的 DSSD179-1M 型电子式三相三线多功能电表，出厂编号：

001071200895 波特率：2400bps 通讯协议：DL/T645-07，用户使用在#1 主变低压侧，线

路开关号：501，采集方案：1

1）按照以下步骤进入到设置电表档案画面：

系统设置－＞表计档案－＞RS-485-2

2）按以下内容设置电表档案：

 线路编号：0501(默认与线路号一致)

线路号 ：0501

表计协议：DL/T645-07

表计地址：001071200895

采集方案：方案一

波特率 ：2400

2〉表码查询

在表计档案已设置好且电表表址正确无误的前提下，可在终端上查询电表的电量表码。

例：一台长沙威胜电子 DTSD341-2 三相四线电子式多功能电表，线路号：0201 安装

在终端的RS-485-2 通道。

1）按照以下线索进入到表码查询画面：

 表计通讯——〉表码查询——〉RS-485-2

2）将光标移动到需查询电表的线路号上（此例为 0201），按确认键；

3）如表码查询成功，终端显示抄回电表电量表码值；

4）如表码查询失败，终端显示“此次抄表失败！”，可再次查询。

3〉设置采集方案

一般需要设置的项目：电量、需量、瞬时量、分时电量、月数据，其他数据项目可根据

客户需求自行设置（请注意不要设置负荷曲线项目，该数据项是针对特殊地区的。如客户

需要，除需设置负荷曲线采集方案，还必须修改数据库管理参数。）。

例：电量、分时电量 15 分钟，需量、瞬时量 1 小时。

1）按照以下线索进入到设置采集方案画面：

 系统设置——〉采集方案——〉方案－01

2）设置采集方案为电量、分时电量00:15，需量、瞬时量、月数据为01:00

3.4 终端与主站通信的参数设置

终端与主站系统进行通信，必须设置相应的通道参数，可按以下线索进入通道设置画面：

 系统设置——〉通讯通道

画面信息如下：

1〉 拨号MODEM、专线 MODEM 设置

将光标移至拨号 MODEM、专线 MODEM 任一条目，按确认键进入下一界面，如

下图所示。

通道参数设置

需设置的相关参数如下：

数 据 位：异步通信中每帧数据字长，可选择 5 位、6 位、7 位、8 位；

停 止 位：异步通信中每帧停止位数，可选择 1 位、2 位；

校验方式：异步通信中每帧奇偶校验类型，可选择“无”、“奇”、“偶”；

波 特 率：异步通信中同远端DCE 设备通讯速率。

2〉 上传RS-485 设置

将光标移至上传 RS-485 条目，按确认键进入下一界面，需要设置的参数包括：功

能状态、数据位、停止位、校验方式、波特率。当配置为维护 RS-485 时，功能状态设

置为关闭。其他参数所代表的意义与 MODEM 相同。

3〉 以太网络设置

将光标移至网络设置条目，按确认键进入下一界面，如下图所示。需设置网络的相

关参数：

IP 地 址：终端的TCP/IP 通信地址（每台终端的 IP 地址是不同的）；

子网掩码：终端所在子网络掩码；

网 关：终端所在域的网关地址。

端 口 号：终端的网络端口

以太网络设置
