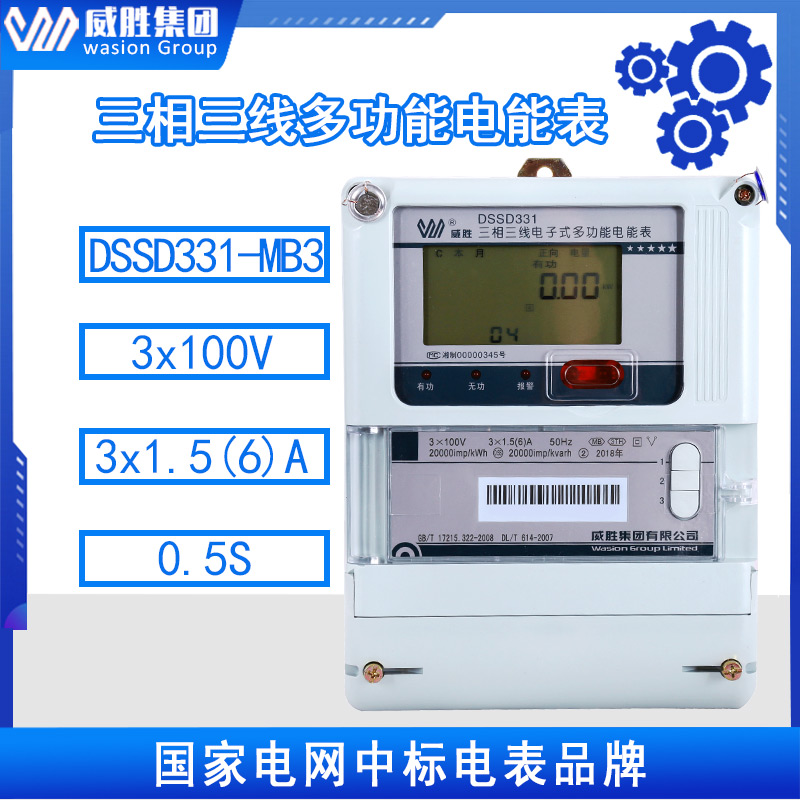

长沙威胜DTSD341/DSSD331-MB3/远红外抄表复费率计量多功能电能表

产品型号：DSSD331-MB3

电压规格：3×100V

电流规格：3×1.5(6)A

接线制式：三相三线制

精度等级：有功0.5S级；无功2级

通讯接口：2路RS485接口；远红外通讯接口

通讯协议：DL/T645-1997规约；可选modbus规约

主要功能：

1、大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光；

2、双路RS-485通讯接口、吸附式或远红外通讯接口，通道相互独立。。配置有功、无功空接点电能脉冲及LED电能脉冲输出；

3、分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四象限无功任意组合；计量分相正反向有功、感容性无功电量；

4、分时计量正反向有功、无功 *大需量及发生时间；

5、 *大8费率，主副两套时段，时钟双备份，自动纠错， *大可记录13个月历史记录；

6、可设置6类数据记录负荷曲线，容量达到4M字节；

7、记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件；

8、双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能；

9、停电后可通过按钮、手抄器唤醒显示，可远红外抄表；

10、具有防窃电开盖检测功能。

　　技术参数

技术参数项目 项目内容

技术标准 GB/T17215.321-2008；GB/T17215.322-2008；GB/T17215.323-2008；DL/T614-2007

准确度等级 有功：0.5S级，1级；无功：2级

参比电压 3×100V

电流规格 互感器接入：0.3（1.2）A，1（2）A，1.5（6）A ；

直通式：5（20）A，10(40)A,15(60)A,20(80)A，30（100）A

通信协议 DL/T645-1997

参比频率 (50±2.5)Hz

工作电压范围 0.8Un～1.2 Un；极限工作电压范围：0.7 Un ～1.3 Un

工作温度 -25℃～+55℃；

极限工作温度范围 -40℃～+70℃

整机功耗 ＜1.5W，6VA

时钟误差 ≤0.5s/d，带温补

外形尺寸 长×宽×厚：220mm×170mm×75mm

净重 约1.6kg
