威胜DTSD342(配置号为 7N)型三相电子式多功能电能表

1 概述

1.1 产品简介

DTSD342(配置号为 7N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、

大屏幕 LCD 显示和网络通信功能于一体的电力仪表。本仪表可测量电压、电流、功率、功率因数

和频率等多项电网参数；可计量有功和无功电能；RS-485 通信接口支持 MODBUS-RTU 和 DL/T645

双通信规约；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力

监控等场合。

DTSD342(配置号为 7N)三相电子式多功能电能表符合以下标准：

GB/T17215.301-2007 多功能电能表 特殊要求

GB/T17215.322-2008 静止式有功电能表（0.2S 级和 0.5S 级）

GB/T17215.323-2008 静止式无功电能表(2 级和 3 级)

DL/T614-2007 多功能电能表

DL/T645-2007 多功能电能表通信规约

Modbus-RTU

1.2 产品特点

本仪表采用了高精度采样计量单元和高速 MCU 数据处理单元，可实现高精度宽范围准确计量

和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满

足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；

支持 RS485 通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的

不同接口需求。

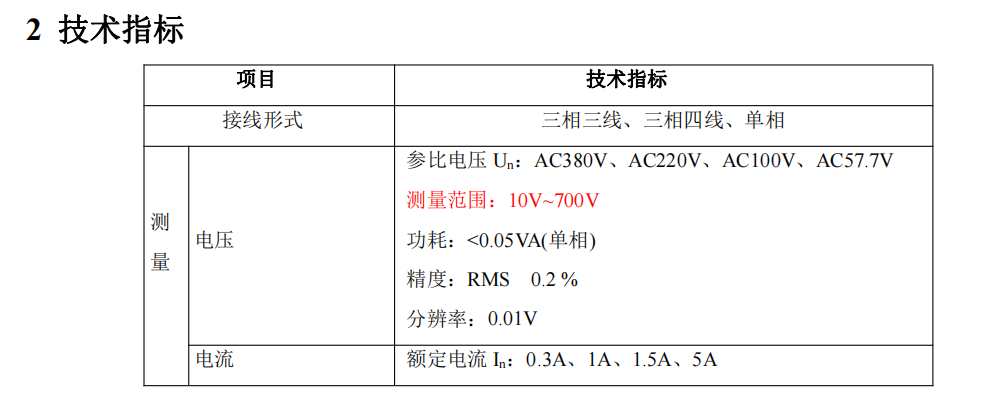

功能介绍

3.1 参数测量功能

本仪表具有丰富的测量功能，可测量的电网参数和指标如下：

（1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

（4）总和各分相有功功率、无功功率、视在功率。

（5）各分相电压和电流的相角值。

（6）总和各分相的功率因数值。

（7）电网频率，测量范围为 45~65Hz。

3.2 电能计量功能

本仪表能计量多类电能量数据：

（1）组合有功和正反向有功电能。

（2）组合无功和四象限无功电能。

（3）各分相正反向有功电能、各分相组合无功电能。

3.3 越限报警功能

（1）仪表具备越限事件报警功能。用户可从电压、电流、功率、功率因数和频率等参数中最多

同时选择 6 个数据作为检测对象，对其设定高低限值和判断条件，当测量值越过设定的限值时报警。

仪表带有 1 路继电器输出，当报警参数配置为某继电器输出且该继电器为自动方式（非手动方式）

时，越限报警信号就可通过该路继电器输出（继电器合闸）。

（2）仪表内部最多可同时设置 6 组越限报警参数。各组越限报警参数的配置流程为：选择检测

数据类别→设置检测数据阀值 →设置判断条件 →选择报警信号输出继电器。

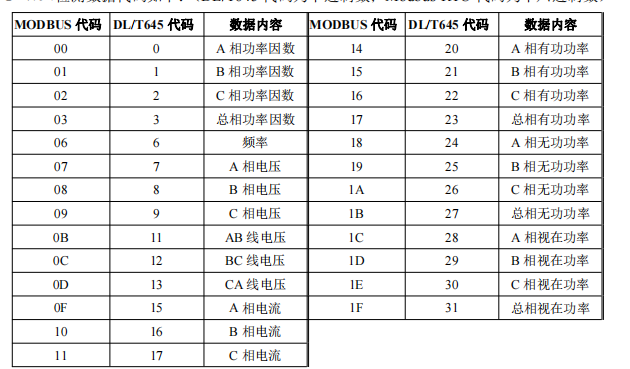

① 各类检测数据代码如下：（DL/T645 代码为十进制数；Modbus-RTU 代码为十六进制数）
