威胜DTSY341-MD3三相四线预付费电能表 插卡电能表

1液晶显示

2仪表主要功能

2.1 电能计量功能

本仪表具有 A、B、C 各元件和合元的正向有功能、反向有功、四个象

限无功这六类基本电能的计量功能，以及组合有功、组合无功 1、组合无功

2 这三类组合电能的计算功能。

2.2 测量功能

本仪表能测量合元及 A、B、C 各分元件的视在功率、有功功率、无功

功率、功率因数，能测量 A、B、C 各分元件的电压、电流，能测量电网频

率，并且能显示电流、功率和功率因数的方向。

2.3 最大需量计量功能

本仪表具有合元的正向有功、反向有功、四个象限无功这六类基本需

量的计量功能，同时按照结算周期统计了每类基本需量的最大需量和最大

需量的发生时间。

2.4 分时功能

2.4.1 分时计量

本仪表具有分时计量功能，最大 8 种费率。

包括六类基本电能和三类组合电能在内的九类合元电能均可以按最大 8

种费率时段进行分时计量，分元件的电能不分时计量。

2.4.2 日历及分时方案

本仪表具有百年日历、时间和闰年自动切换的功能。

分时方案包括的内容有：

1 个年时区表，最多可设置 14 个年时区切换数。通过设置年时区表可以将一年划

分为 14 个年时区，年时区的最小单位为天。可设置每个年时区使用的指定的日时段表。

8 个日时段表，每天 14 个时段切换数。通过设置日时段表可以将一天划分为 14 个

日时段。可以设置每个日时段的费率号，本仪表最大 8 费率。

2.5 结算功能

本仪表的电能计量数据、最大需量计量数据以及分时数据除开保存了当前数据

以外，还存储了上 1 月到上 12 月的历史数据。此功能的“月”指的是结算周期，可

通过设定结算日来设置仪表的结算周期。

2.6 显示功能

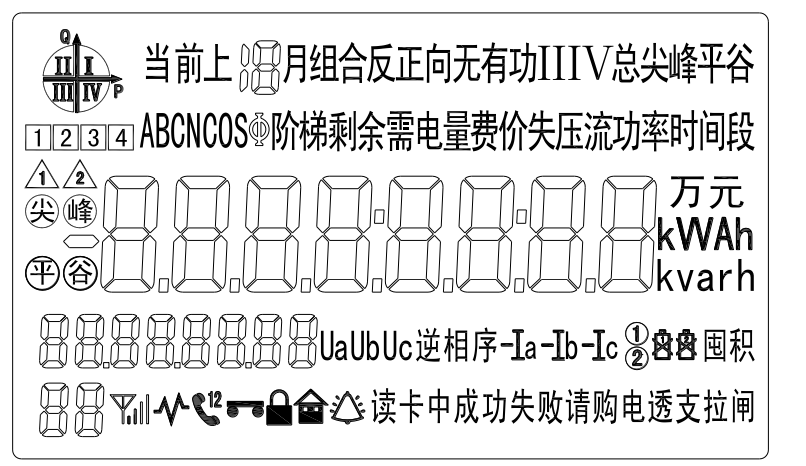

本仪表采用大屏幕液晶显示，并有丰富的汉字提示，显示直观、视角宽。液晶

全屏图参见错误!未找到引用源。

技术参数
